三相隔離變壓器

SG三相隔離變壓器

  • 主要特點
  • 技術參數
  • 在線視頻
  • 施工案例
  • 在線訂購
SG三相隔離變壓器


三相干式隔離變壓器 Three-phase isolation transformer

產品概述 Product Profile
SG系列三相干式變壓器廣泛適用于交流50或60Hz，電壓至660V戶內式的電器電源設備之用。產品的輸入、輸出電壓，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。

結構特點 Construction Features
采用F、H級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持較佳的電氣性能和機械性能。F、H級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力。
變壓器整體由H級浸漬漆在真空壓力下浸漬（VPI),然后在烘箱里高溫固化。變壓器一般設計成自然風冷，強制風冷可以根據用戶要求設計，此時變壓器的外形尺寸和重量都會(huì )減小。

性能參數 Performance Parameters
1.電壓等級：1kV
2.額定容量：1kVA~800kVA
3.聯結組別：Dyn11，Yyn0
4.工頻耐壓：3kV/min
5.絕緣耐熱等級：F，H級
6.溫升限值：鐵芯不超過85K，線圈溫升不超過95K

型號含義 Description
``
技術參數尺寸表 Technical Data Size Chart



變壓器型號 性能參數 Performance Parameters 外形尺寸 安裝尺寸
空載損耗
W		 負載損耗
W		 重量
kg		 L W H A B 安裝孔
SG-1KVA 35 75 20 210 170 210 100 90 7×12
SG-2KVA 50 95 30 240 190 230 125 120 9×15
SG-3KVA 55 125 40 300 180 280 150 120 9×15
SG-4KVA 75 150 46 300 200 280 150 120 11×18
SG-5KVA 75 175 50 300 200 280 150 120 11×18
SG-6KVA 95 190 57 300 220 280 150 140 11×18
SG-7KVA 120 200 68 300 240 280 150 160 11×18
SG-8KVA 140 230 75 360 230 330 200 140 11×18
SG-9KVA 140 240 83 360 230 330 200 140 11×18
SG-10KVA 160 250 90 360 230 330 200 155 11×18
SG-12KVA 190 400 110 420 230 380 250 140 11×18
SG-15KVA 190 400 120 420 230 380 250 140 11×18
SG-20KVA 220 460 150 480 250 380 300 160 14
SG-25KVA 280 600 180 550 350 460 300 300 14
SG-30KVA 350 760 210 570 360 620 350 300 14
SG-40KVA 400 850 260 610 370 680 350 300 14
SG-50KVA 450 1060 290 645 370 710 350 300 14
SG-60KVA 520 1260 340 700 370 710 400 300 14
SG-80KVA 650 1460 400 735 380 760 400 300 14
SG-100KVA 800 1670 530 780 400 860 500 350 14
SG-150KVA 600 2250 590 930 450 820 550 400 14
SG-200KVA 700 2680 760 960 450 970 550 400 14
SG-250KVA 810 2920 920 1050 450 980 660 400 14
SG-315KVA 990 3670 1080 1080 550 1060 660 500 14
SG-400KVA 1100 4220 1270 1130 550 1170 660 550 14
SG-500KVA 1310 5170 1650 1275 650 1255 660 600 14
SG-630KVA 1510 6220 1850 1330 650 1255 660 600 14
SG-800KVA 1710 7360 2210 1440 650 1285 820 600 14




SG三相隔離變壓器

三相干式隔離變壓器 Three-phase isolation transformer

產品概述 Product Profile
SG系列三相干式變壓器廣泛適用于交流50或60Hz，電壓至660V戶內式的電器電源設備之用。產品的輸入、輸出電壓，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。

結構特點 Construction Features
采用F、H級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持較佳的電氣性能和機械性能。F、H級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力。
變壓器整體由H級浸漬漆在真空壓力下浸漬（VPI),然后在烘箱里高溫固化。變壓器一般設計成自然風冷，強制風冷可以根據用戶要求設計，此時變壓器的外形尺寸和重量都會(huì )減小。

性能參數 Performance Parameters
1.電壓等級：1kV
2.額定容量：1kVA~800kVA
3.聯結組別：Dyn11，Yyn0
4.工頻耐壓：3kV/min
5.絕緣耐熱等級：F，H級
6.溫升限值：鐵芯不超過85K，線圈溫升不超過95K

型號含義 Description

技術參數尺寸表 Technical Data Size Chart


變壓器型號 性能參數 Performance Parameters 外形尺寸 安裝尺寸
空載損耗
W		 負載損耗
W		 重量
kg		 L W H A B 安裝孔
SG-1KVA 35 75 20 210 170 210 100 90 7×12
SG-2KVA 50 95 30 240 190 230 125 120 9×15
SG-3KVA 55 125 40 300 180 280 150 120 9×15
SG-4KVA 75 150 46 300 200 280 150 120 11×18
SG-5KVA 75 175 50 300 200 280 150 120 11×18
SG-6KVA 95 190 57 300 220 280 150 140 11×18
SG-7KVA 120 200 68 300 240 280 150 160 11×18
SG-8KVA 140 230 75 360 230 330 200 140 11×18
SG-9KVA 140 240 83 360 230 330 200 140 11×18
SG-10KVA 160 250 90 360 230 330 200 155 11×18
SG-12KVA 190 400 110 420 230 380 250 140 11×18
SG-15KVA 190 400 120 420 230 380 250 140 11×18
SG-20KVA 220 460 150 480 250 380 300 160 14
SG-25KVA 280 600 180 550 350 460 300 300 14
SG-30KVA 350 760 210 570 360 620 350 300 14
SG-40KVA 400 850 260 610 370 680 350 300 14
SG-50KVA 450 1060 290 645 370 710 350 300 14
SG-60KVA 520 1260 340 700 370 710 400 300 14
SG-80KVA 650 1460 400 735 380 760 400 300 14
SG-100KVA 800 1670 530 780 400 860 500 350 14
SG-150KVA 600 2250 590 930 450 820 550 400 14
SG-200KVA 700 2680 760 960 450 970 550 400 14
SG-250KVA 810 2920 920 1050 450 980 660 400 14
SG-315KVA 990 3670 1080 1080 550 1060 660 500 14
SG-400KVA 1100 4220 1270 1130 550 1170 660 550 14
SG-500KVA 1310 5170 1650 1275 650 1255 660 600 14
SG-630KVA 1510 6220 1850 1330 650 1255 660 600 14
SG-800KVA 1710 7360 2210 1440 650 1285 820 600 14

SG三相隔離變壓器
三相干式隔離變壓器產品概述
SG系列三相干式變壓器廣泛適用于交流50或60Hz，電壓至660 V戶內式的電器電源設備之用。產品的輸入、輸出電壓，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造.
三相干式隔離變壓器結構特點
采用F、H級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持極佳的電氣性能和機械性能。F、H級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力;變壓器整體由H級浸漬漆在真空壓力下浸漬（VPI),然后在烘箱里高溫固化。變壓器一般設計成自然風冷，強制風冷可以根據用戶要求設計，此時變壓器的外形尺寸和重量都會(huì )減小.

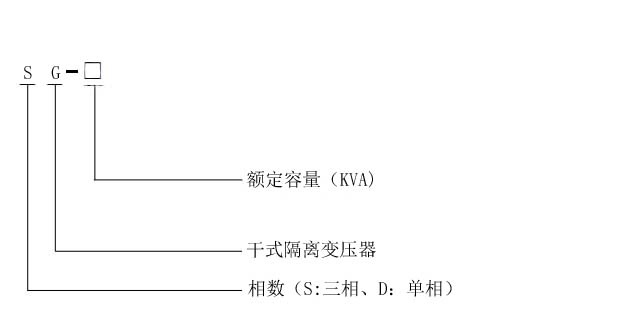

三相干式隔離變壓器型號含義

三相干式隔離變壓器作用
用隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司為客戶設計生產高質量的隔離變壓器。

三相干式隔離變壓器特性?xún)?yōu)點
1.高度隔離
2.N-G性能良好
3.高度共模干擾抑制
4.將△轉換為Y或Y至△
5.電壓抽頭容易轉換
6.按用戶的特殊性能要求設計

隔離變壓器加裝在穩壓電源的應用
 一、在電源輸入端接入隔離變壓器（三角/星形）
 1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。
2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。
二、在電源輸出端接入隔離變壓器（星形/三角）
1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。
2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。

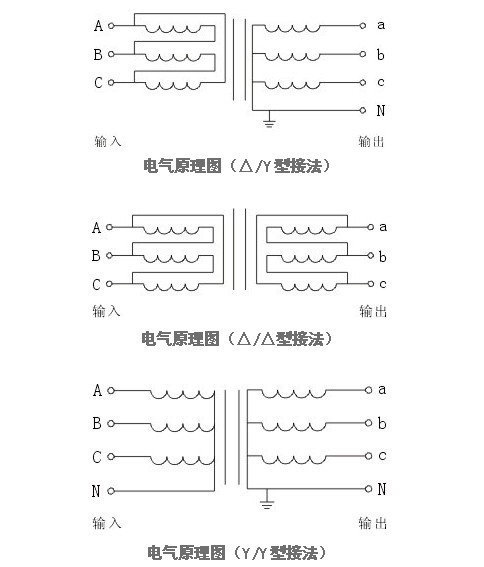

三相干式隔離變壓器電氣原理圖


三相干式隔離變壓器使用條件
1 適用海拔高度：≤5000m
2 環境溫度：-15℃～+40℃
3 相對濕度：≤85%
4 安裝場所應無嚴重影響穩壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5 凡不符合上述使用條件的，應與我們協商確定。

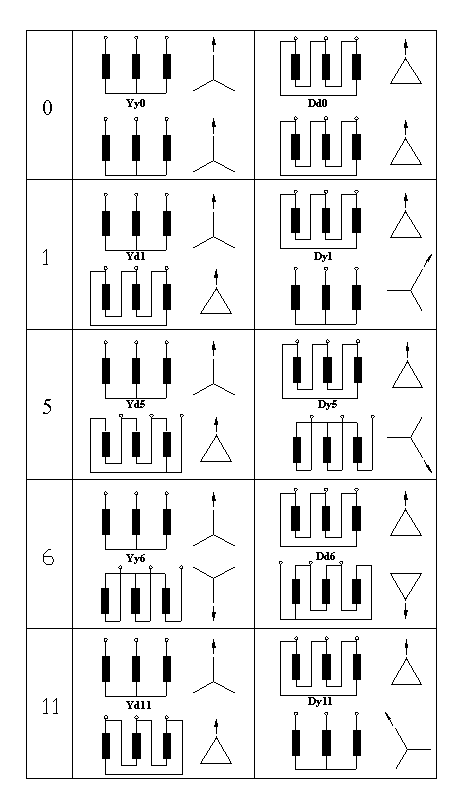

三相干式隔離變壓器的繞組連接方式：

三相干式隔離變壓器性能技術參數
1.額定容量：1kVA~800kVA
2.聯結組別：Dyn11，Yyn0
3.工頻耐壓：3kV/min
4.絕緣耐熱等級：F，H級
5.溫升限值：鐵芯不超過85K，線圈溫升不超過95K
6.輸入額定電壓：三相380V或單相220V
7.工作頻率：50Hz-60Hz
8.效率：≥98%
9.波形畸變：<0.1%
10.絕緣電阻：繞阻對地絕緣電阻 三相 ≥3.8M歐米茄； 單相 ≥2.2M歐米茄

三相干式隔離變壓器型號尺寸參數：(以下尺寸僅供參考，如需準確請咨詢）

變壓器型號 空載損耗
W		 負載損耗
W		 重量
kg		 L W H A B 安裝孔
SG-1KVA 35 75 20 210 170 210 100 90 7×12
SG-2KVA 50 95 30 240 190 230 125 120 9×15
SG-3KVA 55 125 40 300 180 280 150 120 9×15
SG-4KVA 75 150 46 300 200 280 150 120 11×18
SG-5KVA 75 175 50 300 200 280 150 120 11×18
SG-6KVA 95 190 57 300 220 280 150 140 11×18
SG-7KVA 120 200 68 300 240 280 150 160 11×18
SG-8KVA 140 230 75 360 230 330 200 140 11×18
SG-9KVA 140 240 83 360 230 330 200 140 11×18
SG-10KVA 160 250 90 360 230 330 200 155 11×18
SG-12KVA 190 400 110 420 230 380 250 140 11×18
SG-15KVA 190 400 120 420 230 380 250 140 11×18
SG-20KVA 220 460 150 480 250 380 300 160 14
SG-25KVA 280 600 180 550 350 460 300 300 14
SG-30KVA 350 760 210 570 360 620 350 300 14
SG-40KVA 400 850 260 610 370 680 350 300 14
SG-50KVA 450 1060 290 645 370 710 350 300 14
SG-60KVA 520 1260 340 700 370 710 400 300 14
SG-80KVA 650 1460 400 735 380 760 400 300 14
SG-100KVA 800 1670 530 780 400 860 500 350 14
SG-150KVA 600 2250 590 930 450 820 550 400 14
SG-200KVA 700 2680 760 960 450 970 550 400 14
SG-250KVA 810 2920 920 1050 450 980 660 400 14
SG-315KVA 990 3670 1080 1080 550 1060 660 500 14
SG-400KVA 1100 4220 1270 1130 550 1170 660 550 14
SG-500KVA 1310 5170 1650 1275 650 1255 660 600 14
SG-630KVA 1510 6220 1850 1330 650 1255 660 600 14
SG-800KVA 1710 7360 2210 1440 650 1285 820 600 14

                                 ------此文章由上海民恩電氣總結編輯供您參考
